Beschreibung

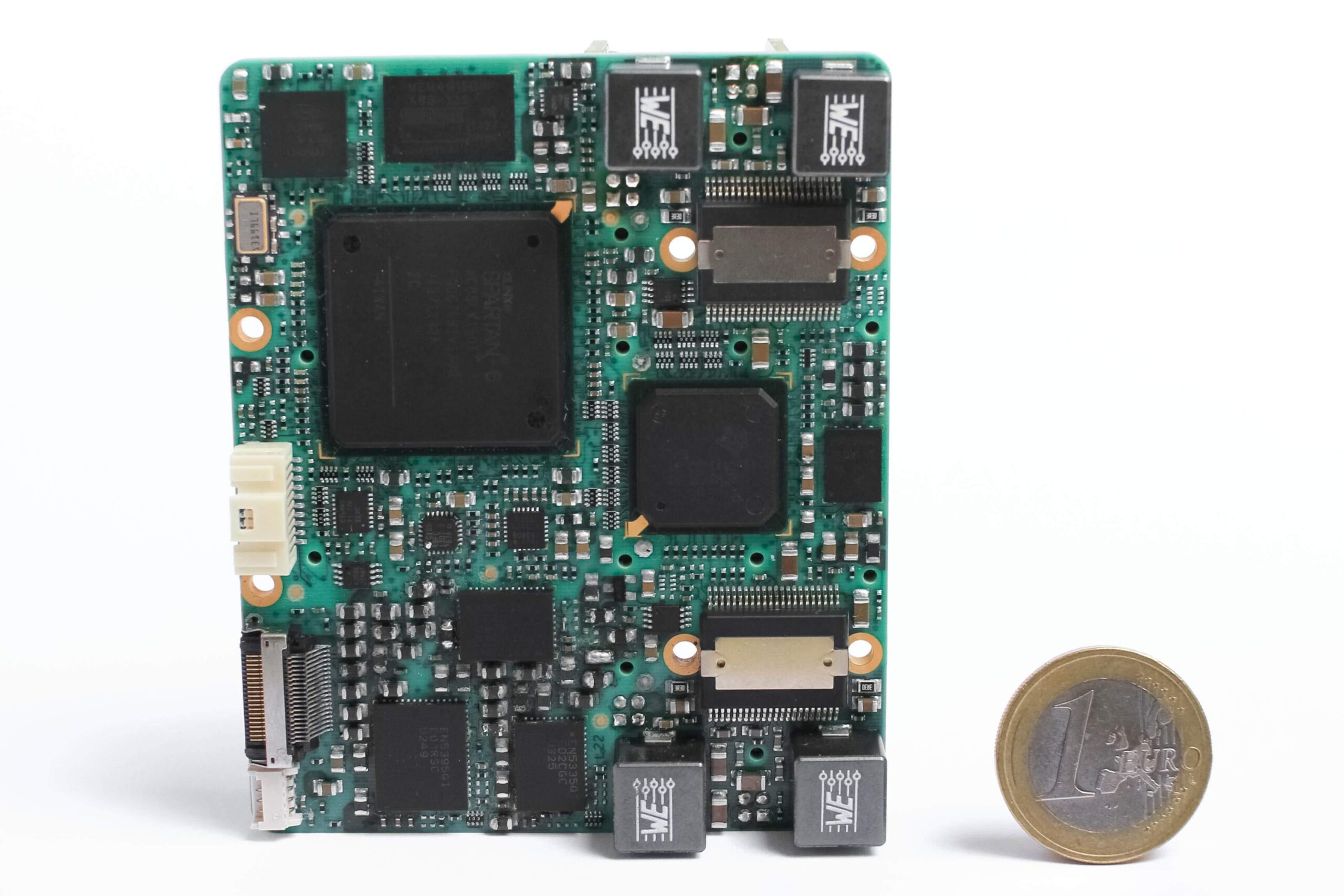

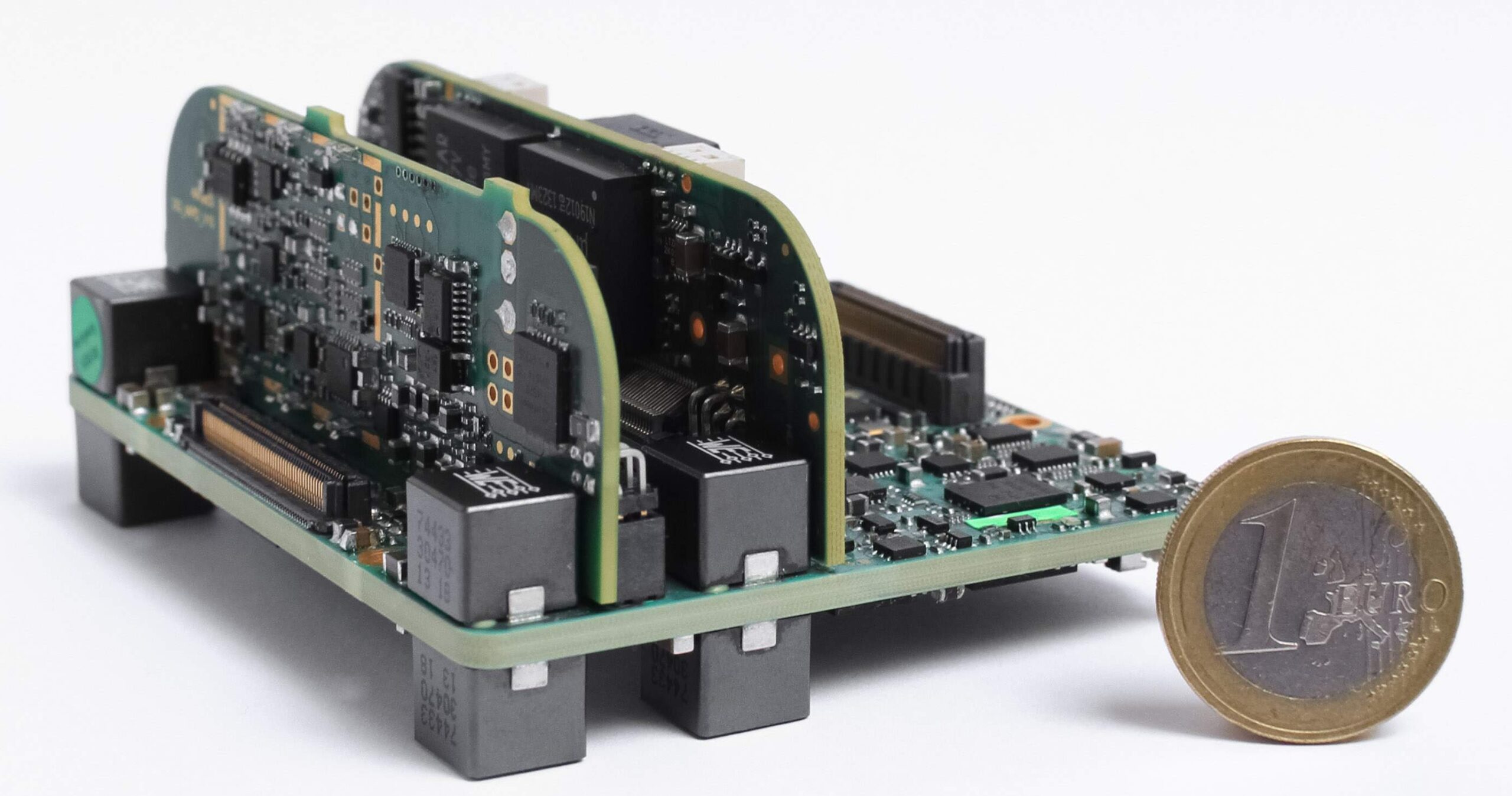

- kompakte Motorsteuerung für schnelle und präzise Antriebe bestehend aus Basisboard und mehreren Aufsteckmodulen
- 2 digitale Leistungsverstärker (48V,10Apk, 2x150Wrms)
- hohe Rechenleistung onboard (FPGA Spartan6, DDR3, DSP)
Layout
- Lagenaufbau: 22 Lagen HDI-Aufbau mit zwei getrennten innenliegenden 10-Lagen-Cores
- dazu zwei HDI-Lagen mit staggered Microvias für den BGA-Fanout ohne Vias-Stubs
- alle Lagen durchlaufen trotzdem nur max. 3 Verpresszyklen bei der Herstellung
- EDA-System: Mentor DxDesigner-Expedition
Mit diesem Design bewarben wir uns 2014 beim PCB Design Award des FED und konnten den 1. Platz in der Kategorie „Hohe Verdrahtungsdichte/hohe Übertragungsraten“ erreichen.
