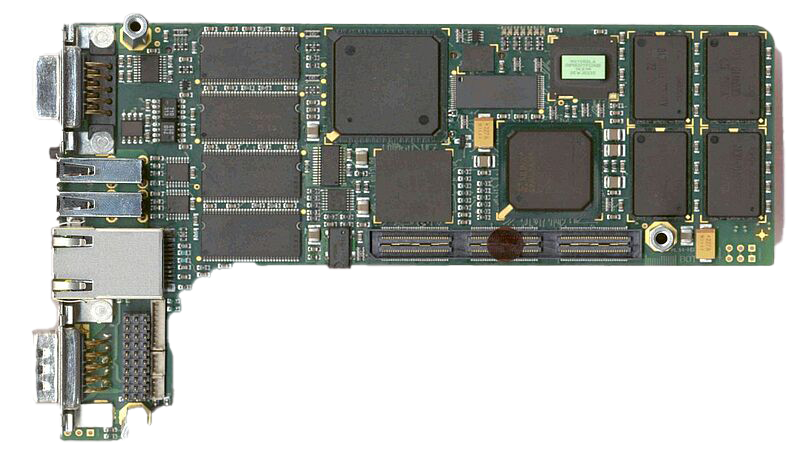

Beschreibung

• CPU-Board für kompakte industrielle Steuerung
• hohe Rechenleistung bei niedriger Stromaufnahme
• leichte Erweiterbarkeit über High-Speed-Systembus
• maximale Schnittstellennutzung Eth / 2x USB / 2x CAN / isolierte RS232-485 / IrDA
• PowerPC MGT5200 (400 MHz)
• DDR-SDRAM (512 Mbyte) onboard
• DSP (240 MHz)
• FastSRAMS (1,5 MB)
• FPGA
• CPLD
• Versorgung über 24V, 5 onboard-Schaltregler
• sehr flexibles System durch Erweiterungskarten

Layout

• Lagenaufbau: 1 – (6dk – 6dk) dk – 1
• Größe Leiterplatte: max. 160 x 100 mm
• Anzahl Bauelemente: 873 (9x BGA, 1x μ-BGA, passive: 0402)
• Anzahl Pins: 5.349
• Bedeckungsgrad: 72 %
• Anzahl Verbindungen: 4.146
• Leiterbahnbreite: min. 100 μm
• Leiterbahnlänge gesamt: 47,10 m
• Durchkontaktierungen: 8.966 (85/cm2)
• EDA-System: Expedition PCB
