Funktion
- Laser-Scanner Positionsmessung
- zwei unabhängige 3-Kanal-Fotosensor-Arrays
- Datenverarbeitung mit FPGA und Weitergabe an LVDS Transceiver
- Übergabe der Messdaten per SDI-Interface (Coaxpress)
Layout

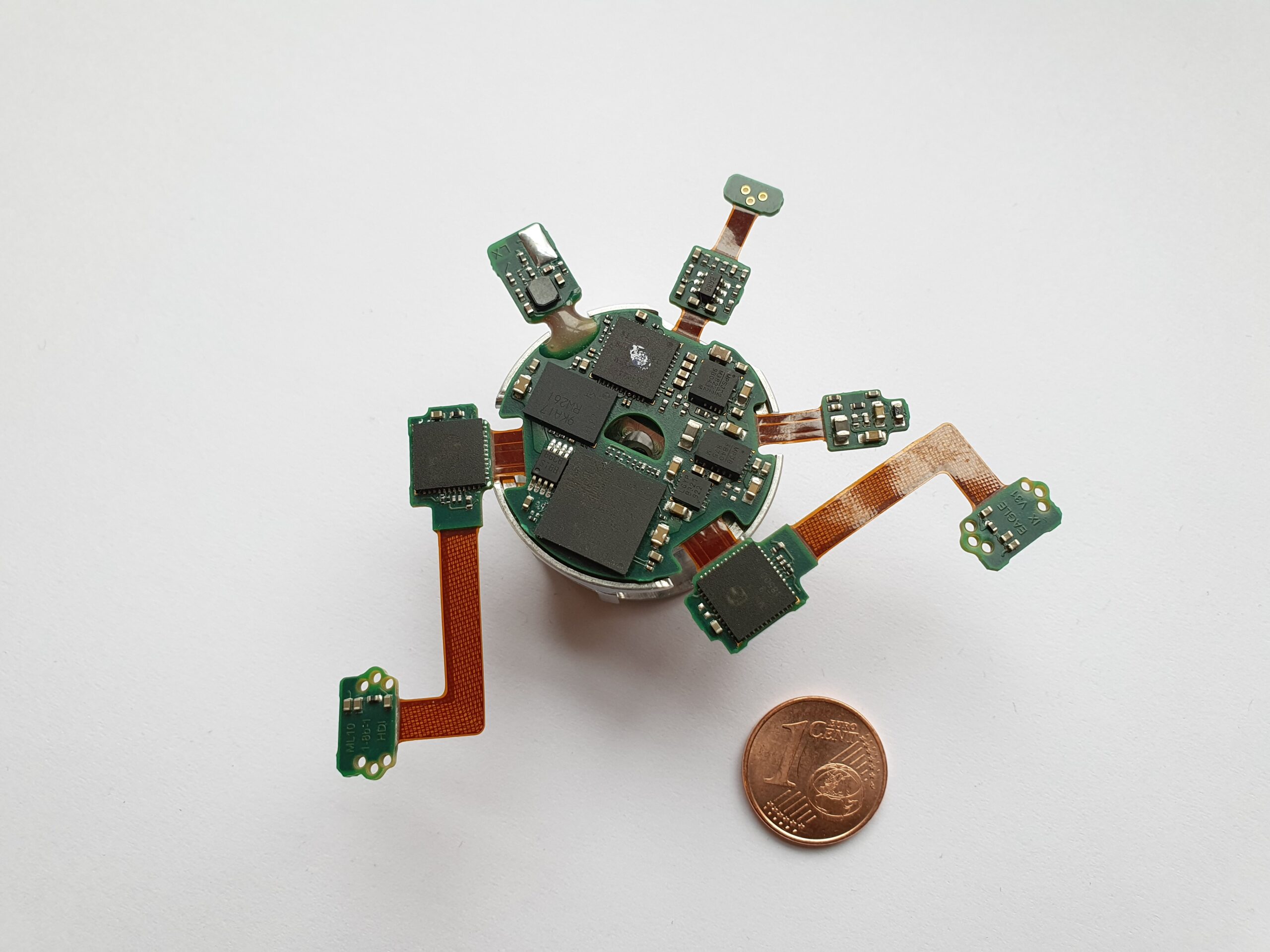

- Lagenaufbau Starr-Flex HDI-ML10 2-8dk6(2fl)-2
- Größe Leiterplatte: Durchmesser zusammen gefaltet ca. 29mm
- Anzahl Bauelemente: 23 aktive, 365 passive
- Anzahl Pins: 1374
- Bedeckungsgrad: 88 % (beidseitige Bestückung)
- Anzahl Verbindungen: 1168
- min. Leiterbahnbreite: 100 μm
- 8 verschiedene Versorgungsspannungen
- Durchkontaktierungen: 1733
- EDA-System: Mentor Expedition, Altium Designer (3D-Modell)
Mit diesem Design bewarben wir uns 2020 beim PCB Design Award des FED und konnten den 1. Platz in der Kategorie „3D/Bauraum“ erreichen.
